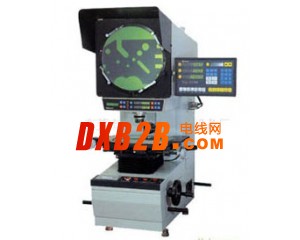

JT12A-B¢300MM数字测量投影仪
仪器用途
JT12A-B¢300MM系列全数字式测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
仪器特点
仪器光学系统质量优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%;坐标测量示值误差可达（3+L/75）um L为被测长度(单位：mm)；
仪器规格参数:
金属台面尺寸：340 × 152(mm)；
玻璃台面尺寸：196 × 96(mm)
X坐标行程：150(mm)；
Y坐标行程：50(mm)
Z坐标行程：80(mm) (调焦)
投影屏旋转角度：0~360度；
旋转角度显示当量：1´或0。01度
物镜：10倍物镜（标配）；数显箱1台；
数据处理系统：多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离、角度测量。
数据处理系统：多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离、角度测量。
仪器照明：透射与反射照明光源均为24V ， 150W卤素灯
仪器电源：110V/ 220V(AC)，50/60HZ， 总功率400W
****************************************************
15J测量显微镜
用途
测量显微镜是光学计量仪器之一种，它的结构简单，操作方便，适用范围极广，用途如下：
1．直角坐标中测定长度，例如测定孔距、基面距离、刻线宽度、键槽宽度、狭缝宽度、通孔外圆直径、电线电缆绝缘皮厚度等。
2．转动度盘测定角度，例如对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量。
3．用作观察显微镜，以比较法检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等等。
用途
测量显微镜是光学计量仪器之一种，它的结构简单，操作方便，适用范围极广，用途如下：
1．直角坐标中测定长度，例如测定孔距、基面距离、刻线宽度、键槽宽度、狭缝宽度、通孔外圆直径、电线电缆绝缘皮厚度等。
2．转动度盘测定角度，例如对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量。
3．用作观察显微镜，以比较法检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等等。
规格
|
物 镜
|
目 镜
|
显微镜
放大倍数
|
工作距离（mm）
|
视场直径（mm）
|
||
|
放大倍数
|
焦距（mm）
|
放大倍数
|
焦距（mm）
|
|||
|
2.5X/0.08
|
43.40
|
10X
|
25.00
|
25X
|
58.84
|
5.6
|
|
10X/0.25
|
17.13
|
100X
|
7.81
|
1.4
|
||
主要规格
放大倍数：25X、100X
X轴移动测量范围：50 mm
Y轴移动测量范围：13 mm
测微器分度值：0.01mm（15JE型数显：分度值0.001 mm）
测量台转动范围：不限
测量台刻度盘分度范围：0°-360°
测量台刻度盘之分度值：1°
测量台刻度盘游标读数示值：6’
测量精度
仪器示值误差：±（5+L/15）μm
仪器示值误差：包括测量误差与仪器系统误差
注：测量地点温度变化（20±3）℃
L-被测件长度（mm）
仪器主要尺寸
测量台与物镜间之最大距离：80mm
测量工作台直径：120mm
仪器外形尺寸 262×220×325mm
X轴移动测量范围：50 mm
Y轴移动测量范围：13 mm
测微器分度值：0.01mm（15JE型数显：分度值0.001 mm）
测量台转动范围：不限
测量台刻度盘分度范围：0°-360°
测量台刻度盘之分度值：1°
测量台刻度盘游标读数示值：6’
测量精度
仪器示值误差：±（5+L/15）μm
仪器示值误差：包括测量误差与仪器系统误差
注：测量地点温度变化（20±3）℃
L-被测件长度（mm）
仪器主要尺寸
测量台与物镜间之最大距离：80mm
测量工作台直径：120mm
仪器外形尺寸 262×220×325mm
